OpenWrt同网段桥接配置

最近组了个ITX主机,丐版主板不带无线网卡,坐的地方也没网口。因此尝试主机用网线连接从路由器,路由器之间通过WIFI桥接。

主路由器为K3,从路由器为K2P同配置的友华1200js。家里的网段为172.16.0.0/16,主路由器网关为172.16.0.1。尝试了两种方法来实现两路由器下设备在同一网段。

优雅的方法(LAN Bridge)

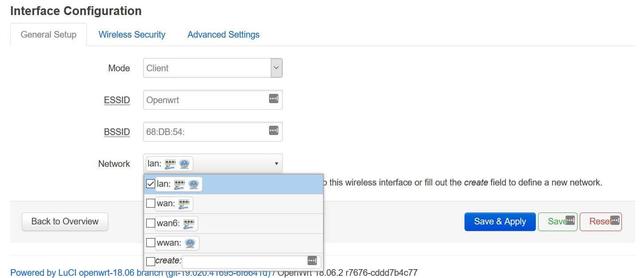

比较优雅的方法是将从路由设置的IP设置在同一网段,如172.16.0.2,并关闭DHCP。按正常方式扫描WIFI并加入网络,再将接口从WWAN修改为LAN,最后删除自动创建的WWAN接口即可完成配置。

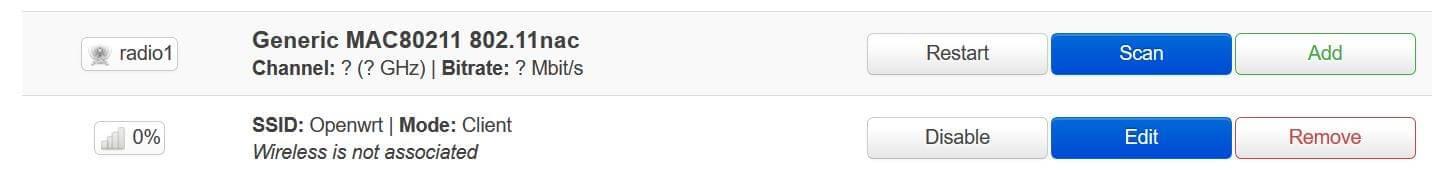

这种直接桥接的方式最为优雅,主路由器、从路由器、各路由器下的设备都在同一网段,无需路由器转发通讯。然而实际配置时出现了无线无法启动的问题。

经过搜索发现MT7615的驱动并不支持Wireless与Lan桥接模式。但在另一台路由器EA6350上成功实现。

通用方法(Relay)


通用的方法是对LAN与WWAN进行转发,效率没有直接桥接高。

加入网络


这种方式从路由器与主路由器不在同一网段,如192.168.1.1,关闭DHCP。按正常方式扫描WIFI并加入网络。此时可以通过设置PC的网关为192.168.1.1正常上网。

安装软件包


为了实现转发,需要安装relayd和luci-proto-relay两个包,如果是一些定制固件可能已经包含了。
opkg updateopkg install luci-proto-relay

创建转发


在网络接口点击创建新的网络接口,如命名为RELAY,选择接口类型为Relay bridge。

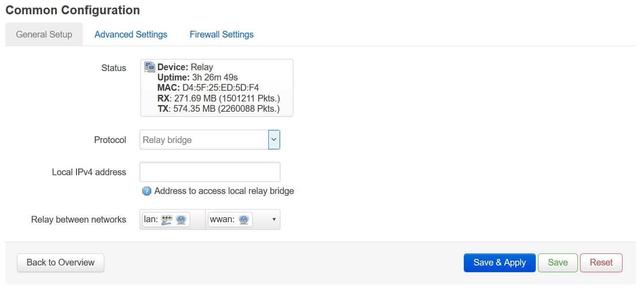

配置上一步创建的RELAY接口,将lan和wwan加入转发。

配置防火墙

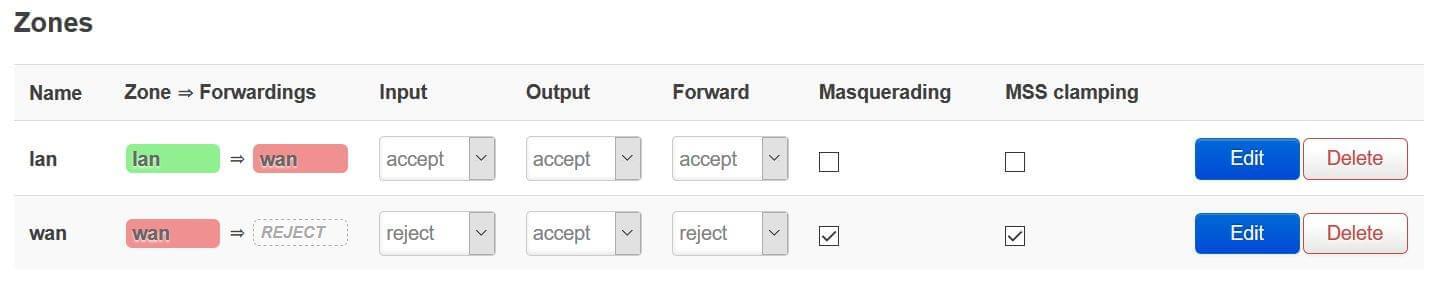

完成转发配置之后需要配置防火墙,将Forward修改为为accept。

测试网络

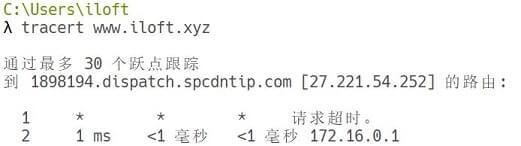

此时从路由器下的设备就可以通过DHCP获得正确的IP地址和网关了,可以正常联网并与局域网内的设备进行通信了。由于采用了Relay方式,路由追踪略微有些美中不足。
